Как рассчитать плитный фундамент: определение толщины и размеров

Расчет плитного фундамента Плитные

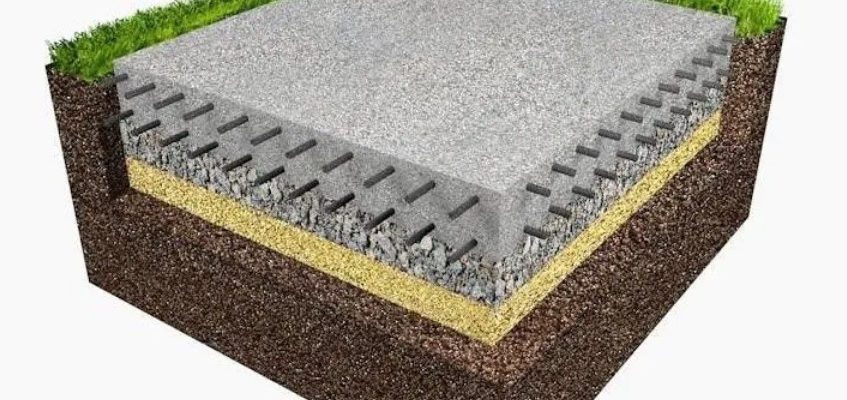

Плитный фундамент представляет собой монолитную железобетонную плиту, которая распределяет нагрузки здания равномерно по всей своей площади. Такой тип фундамента широко используется в условиях слабонесущих грунтов, при строительстве на участках с высоким уровнем грунтовых вод и в регионах с суровыми климатическими условиями. Одним из ключевых этапов проектирования является корректный расчет плитного фундамента, обеспечивающий долговечность, устойчивость и экономичность всей конструкции.

Его основным преимуществом является простота и низкая стоимость установки. Однако, чтобы обеспечить надежную основу для дома, необходимо правильно рассчитать толщину и размеры плиты.

Основные этапы расчета плитного фундамента

1. Исследование геологических условий

Первоначальным этапом проектирования любого фундамента, включая плитный, является анализ грунтов. Геологическое исследование позволяет определить:

  • Несущую способность грунта;
  • Уровень грунтовых вод;
  • Состав и структуру почвы.

В регионах с неоднородным грунтом плитный фундамент помогает нивелировать риски просадки, однако без учета данных о грунтах расчет будет некорректным. Геологические исследования также влияют на глубину заложения фундамента и толщину плиты, что критично для обеспечения безопасности строения.

2. Определение расчетных нагрузок

Расчет нагрузок включает в себя анализ собственного веса здания, снеговой и ветровой нагрузок, а также временных нагрузок, таких как мебель и оборудование. Для корректного расчета нагрузок учитываются следующие параметры:

  • Собственный вес здания: масса всех конструкций, включая стены, кровлю и внутренние перегородки.
  • Снеговая нагрузка: определяется в зависимости от климатической зоны. В соответствии с нормами, в северных регионах данный параметр будет выше, чем в южных.
  • Ветровая нагрузка: принимается в расчет, исходя из высоты здания и региональных особенностей.

Используя эти данные, специалист формирует нагрузочную схему, позволяющую корректно распределить давление на плиту и избежать деформаций и разрушений в процессе эксплуатации.

3. Выбор материала и расчет толщины плиты

Выбор марки бетона и стальной арматуры осуществляется в зависимости от предполагаемой нагрузки. Наиболее распространенным для плитного фундамента является бетон класса не ниже B20. Толщина плиты обычно колеблется от 15 до 30 см и определяется следующими факторами:

  • Вес здания и характер нагрузок;
  • Тип и прочность грунта;
  • Уровень грунтовых вод.

В случае больших нагрузок или строительства на слабонесущих грунтах требуется увеличение толщины плиты и применение более прочной арматуры.

4. Расчет арматурного каркаса

Арматурный каркас является неотъемлемой частью плитного фундамента, повышая его прочность и долговечность. Расчет арматурного каркаса осуществляется на основе нагрузок, ожидаемых в процессе эксплуатации. Обычно для плитного фундамента используют арматуру диаметром 10–16 мм с ячейками 200–300 мм. Количество слоев арматуры зависит от толщины плиты и нагрузки: для фундаментов с высокой нагрузкой рекомендуется двухслойное армирование.

Формулы и методики расчета

Для расчета плитного фундамента используются стандартные инженерные методики, включающие:

  1. Определение несущей способности грунта – расчет проводится по формуле:Определение несущей способности грунтагде q – удельное давление на грунт, P – суммарная нагрузка на фундамент, A – площадь фундамента.
  2. Расчет толщины плиты – учитывает конструктивные нагрузки и тип почвы. Формула определения минимальной толщины плиты:
    где h – необходимая толщина, k – коэффициент надежности, зависящий от типа грунта и назначения здания, f – несущая способность бетона на сжатие.
  3. Расчет армирования – основывается на расчетных усилиях в фундаментной плите и предполагаемой деформации. Общий объем арматуры VV рассчитывается по формуле:Расчет армирования
    где Ar – площадь сечения арматуры, l – длина арматуры.

Практические рекомендации по оптимизации расходов

Для оптимизации расходов при устройстве плитного фундамента целесообразно:

  • Использовать качественные материалы средней ценовой категории, обеспечивающие достаточную прочность при разумной стоимости;
  • Обращаться к местным поставщикам для минимизации транспортных расходов;
  • Применять современные добавки, улучшающие пластичность бетона и сокращающие объемы армирования.

Оптимизация возможна также при проведении инженерных расчетов с использованием специализированных программных комплексов, которые позволяют исключить избыточные запасы прочности, что часто приводит к увеличению расходов.

Корректный расчет плитного фундамента — это процесс, требующий комплексного подхода, включающего анализ грунтов, расчет нагрузок, подбор материалов и разработку арматурного каркаса. Плитный фундамент при правильном расчете может обеспечить долговечность и устойчивость строения, особенно в условиях сложных геологических условий. Специализированные знания и использование инженерных программ могут значительно улучшить результаты расчетов, снизив риски перерасхода средств и повысив надежность конструкции.

В итоге, для правильного расчета плитного фундамента необходимо обратиться к опытным специалистам, которые проведут грунтовые исследования, определят необходимую толщину и размеры плиты, а также разработают проект установки фундамента с учетом всех необходимых параметров.

Расчет плитного фундамента включает несколько шагов, таких как определение нагрузок, расчет размеров, выбор арматуры и оценка необходимого объема бетона. Приведу пример расчета для небольшого одноэтажного дома.
